結露の発生メカニズムと防止対策｜露点温度から設備の防露まで

setsubi

窓の水滴、天井のしみ、冷水配管の表面につく水滴は、どれも「結露」と呼ばれます。ただし、発生場所と原因が違うため、換気だけで改善するものもあれば、断熱層や防湿層、設備の保温納まりまで見直す必要があるものもあります。

結露対策で最初に見るのは、空気の温湿度と、窓・壁・ダクト・配管などの表面温度です。この記事では、露点温度から結露条件を整理し、設計、施工、維持管理でどこを確認すると原因と対策を結び付けやすいかを説明します。

この記事でわかること

露点温度と表面温度から結露条件を判断する考え方
表面結露と壁体内結露の違い
断熱・防湿・換気を分けて検討する理由
ダクトや冷水管の防露で、継ぎ目・支持部まで確認する理由

[PR]

基礎：結露はなぜ起きるのか

まず、結露を「空気中の水蒸気が水へ変わる現象」として整理します。湿度の数字だけを見るより、露点温度と、結露が疑われる部分の表面温度を比べると判断しやすくなります。

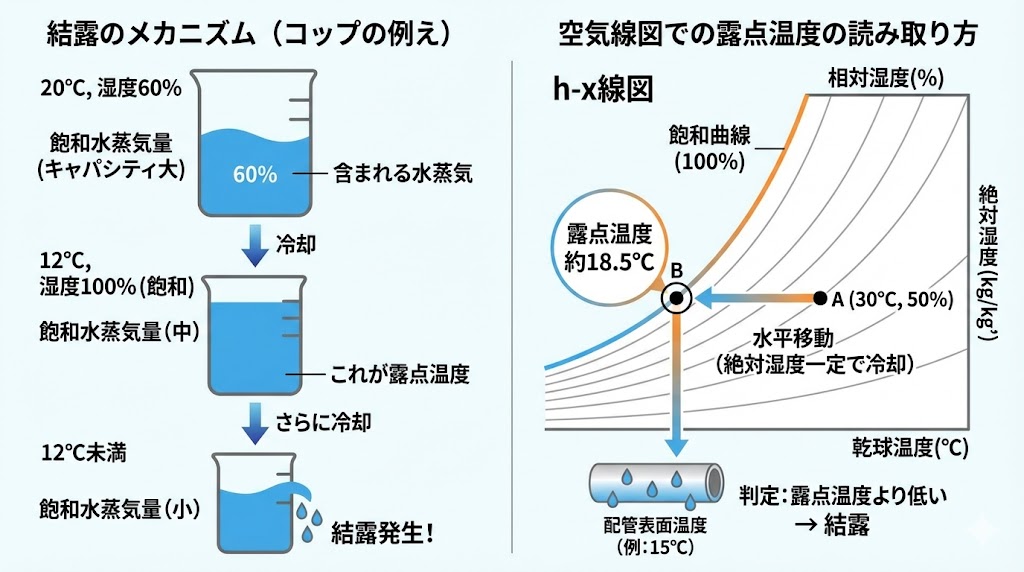

露点温度は、空気が飽和する温度

気象庁は露点温度を、水蒸気圧を一定にして空気を冷やしたとき、相対湿度が100%となる温度としています。さらに冷えると、気体のまま存在できない水蒸気が水滴になります。

既存図の例では、20℃・相対湿度60%の露点は約12℃、30℃・50%では約18.5℃です。NOAA/NCEPが示す計算式で再計算すると、それぞれ12.00℃、18.45℃となります。

ただし、これは露点の読み方を理解するための概算例です。実務では、設計用の室内外温湿度、機器の運転状態、空気線図または採用する計算方法をそろえます。

表面温度が露点温度を下回ると結露条件になる

室内空気の露点温度が15℃で、冷水管や窓の表面温度が12℃なら、その表面付近の空気は飽和し、水滴が生じる条件になります。対策の方向は、表面温度を上げるか、周囲空気の露点温度を下げるか、湿った空気が冷たい部分へ届かないようにすることです。

ここで「室温を上げればよい」とだけ考えると、原因を見失いやすくなります。表面温度は、断熱性能、熱橋、空気の流れ、設備内部の温度、保温の連続性によって変わります。露点温度は、加湿、換気、外気、室内の水蒸気発生によって変わります。

表面温度は熱抵抗の配分で考える

壁の熱貫流率Uは、室内外の表面熱伝達抵抗と各材料層の熱抵抗を合計し、その逆数で求めます。室内側表面温度を概算するときは、室内外温度差が各熱抵抗に応じて配分されると考えます。

U = 1 / R_total

θsi = θi - U × Rsi × (θi - θo)

θsi：室内側表面温度 [℃]
θi：室内温度 [℃]
θo：室外温度 [℃]
Rsi：室内側表面熱伝達抵抗 [m²・K/W]
R_total：表面と各材料層を含む全熱抵抗 [m²・K/W]

建築研究所の省エネ計算資料では、外壁の室内側表面熱伝達抵抗として0.11m²・K/Wを用いる方法が示されています。しかし、この値を入隅、家具裏、局部熱橋、気流が弱い場所の結露判定へそのまま使えるとは限りません。採用する計算法と部位条件を確認して使います。

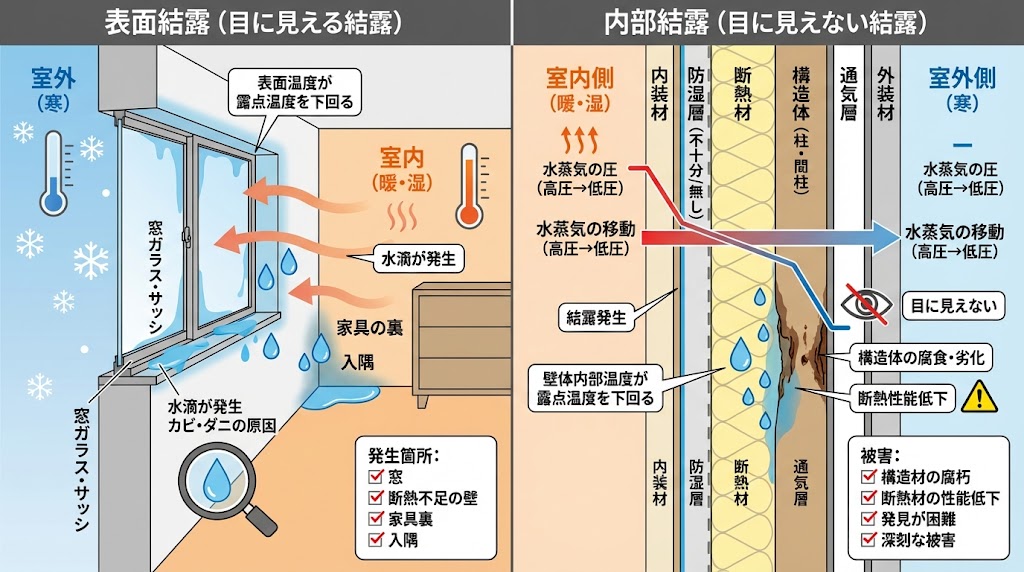

表面結露と壁体内結露は、確認する場所が違う

同じ結露でも、見えている表面で起きるか、壁・天井・床の内部で起きるかによって、確認する図面と対策が変わります。まず発生場所を分けて考えます。

上の図は、冬期に暖かく湿った室内と寒い外気がある場合の概念図です。防湿層の位置を含む壁体構成は、地域、構法、室内外条件によって変わるため、この図だけで個別案件の仕様を決めるものではありません。

比較項目	表面結露	壁体内結露
発生場所	窓、サッシ、壁面、家具裏、設備表面など	壁、屋根、天井、床などの構成内部
判断の基本	表面温度と周囲空気の露点温度を比較する	各層の温度と、水蒸気圧・飽和水蒸気圧の関係を見る
主な確認	断熱、熱橋、換気、空気の停滞、室内の水蒸気発生	各層の順序、透湿抵抗、防湿層の連続性、通気・排湿
見つけ方	水滴、しみ、かびなどを目視しやすい	目視しにくく、点検・解体・計測が必要な場合がある

表面結露は、冷たい部分と湿った空気の組み合わせ

窓やサッシ、断熱が途切れる熱橋、家具で空気が動きにくい壁面は、周囲より表面温度が下がりやすい場所です。断熱性能だけでなく、室内湿度、換気量、家具との離れ、局部的な気流も一緒に見ます。

設備では、冷房時のダクト、冷水管、冷媒管、ドレンパン周辺などが対象になります。直管部に保温があっても、継ぎ目や支持部で切れていれば、その部分の表面温度だけが下がることがあります。

壁体内結露は、温度分布と水蒸気移動を合わせて見る

冬期の基本モデルでは、室内側の水蒸気が壁体へ入り、外気側へ向かう途中で温度の低い層に達すると、壁体内結露が起こり得ます。単に「壁の中が露点以下か」を見るだけでなく、各位置の水蒸気圧が飽和水蒸気圧を上回らないかを確認します。

国土交通省の住宅向け施工資料では、冬期結露対策として、断熱層の室内側で水蒸気の侵入を抑え、外気側へ湿気を逃がす構成が基本とされています。特に繊維系断熱材では、防湿層の継ぎ目、柱・間柱との取り合い、コンセントや配管貫通部まで連続させる施工が重要です。

一方、高温多湿地域の夏型結露では、一般的な冬期モデルと異なる配慮が必要です。「防湿層は必ず室内側」と一律に決めず、地域、空調運転、壁体構成、各層の透湿抵抗を合わせて検討します。

設計・実務：結露対策をどの順番で進めるか

ここまでを実務へ置き換えると、結露対策は材料名から始めるより、条件、発生場所、熱と湿気の経路、施工上の弱点の順に確認すると整理しやすくなります。

1. 室内外と設備内部の条件をそろえる

最初に、室内温湿度、外気温湿度、冷水温度、送風温度、運転時間、加湿・除湿、換気条件をそろえます。設計時だけでなく、立ち上がり時、間欠運転、停止中、梅雨期など、結露が起きやすい運転状態も対象にします。

設計値と実測値が違う場合は、センサー位置や測定時刻も見ます。天井内の温湿度と室内の温湿度が同じとは限りません。

2. 表面結露か、壁体内結露かを分ける

目に見える水滴でも、上部の配管から落ちた水が別の場所に現れている場合があります。発生源を追い、表面温度と露点温度を測れると、結露か漏水かを分けやすくなります。

壁体内が疑われる場合は、意匠図だけでなく、矩計図、断面詳細、仕様書、断熱・防湿の施工記録、貫通部の納まりを見ます。完成後に見えない層ほど、設計図書と施工写真の対応が大切です。

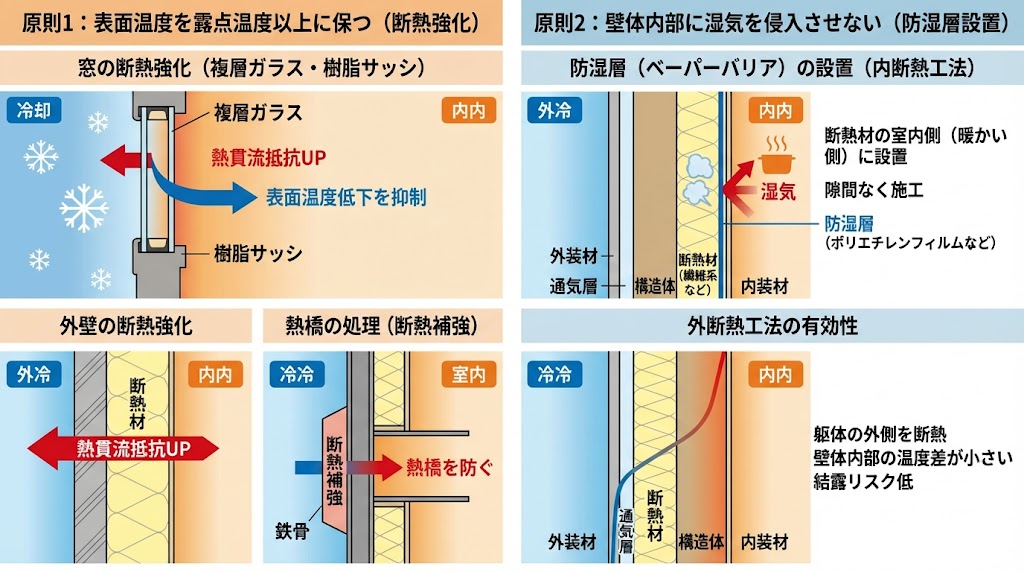

3. 建築側は、断熱・防湿・排湿を一体で見る

表面温度を上げるには、断熱の連続性と熱橋処理が関係します。壁体内への水蒸気侵入を抑えるには、防湿層の位置だけでなく、継ぎ目や貫通部で途切れないことが重要です。

外断熱と内断熱のどちらが常に有利かは、構造、地域、用途、運転時間、外装、防火、施工性まで含めなければ決まりません。工法名で結論を出さず、壁体の温度分布と水蒸気移動を同じ断面で確認します。

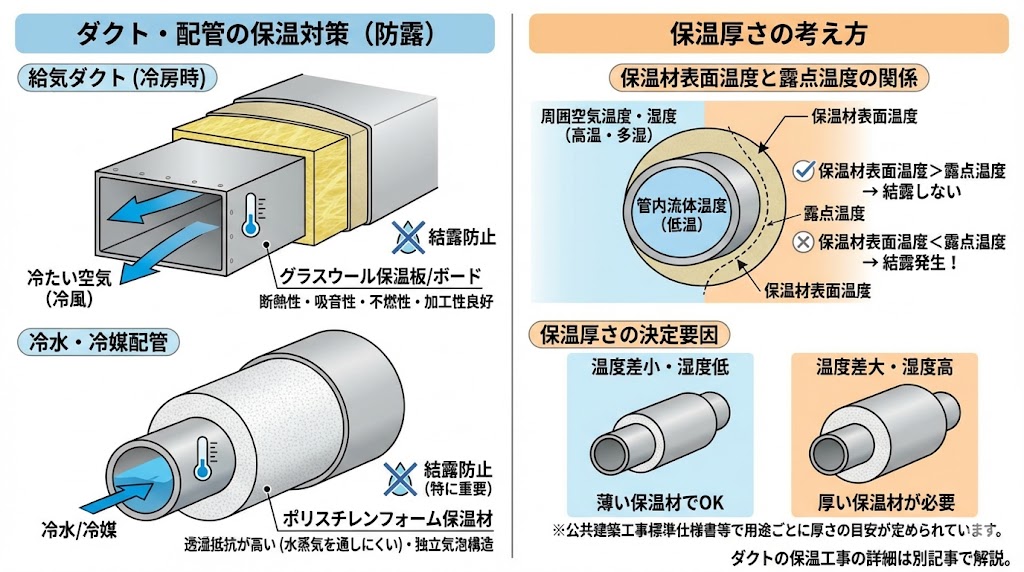

4. 設備側は、保温の厚さより先に連続性を見る

公共建築工事標準仕様書では、冷水管、冷温水管、冷媒管、ダクトなどについて、用途、呼び径、施工場所に応じた保温の種別と厚さが示されています。実際の工事では、適用する設計図書と最新版仕様を確認します。

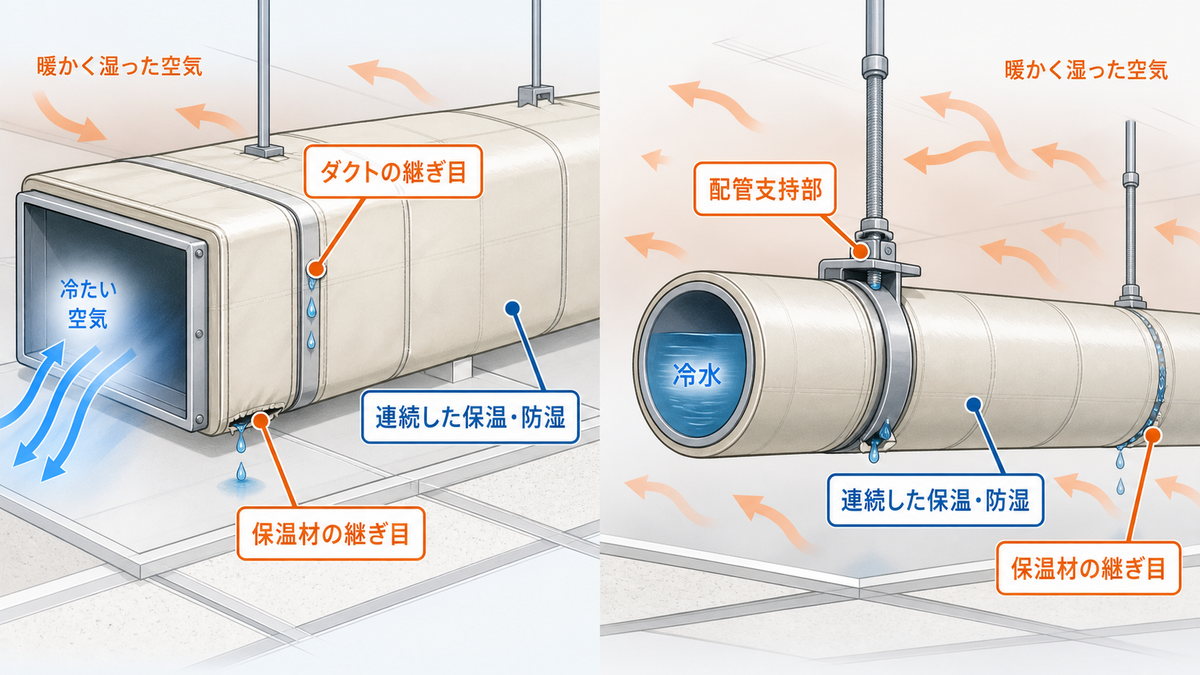

厚さが適切でも、ダクトのフランジ、配管支持部、バルブ、保温材の継ぎ目、端末で保温・防湿が切れると、局部的な結露につながります。施工前の納まり確認と、施工後の目視・触診・温度確認を組み合わせます。

5. 維持管理では、結露水の跡から運転条件まで戻る

天井のしみや保温材の濡れを見つけたときは、表面だけを乾かして終わらせず、発生時の外気、室温、湿度、運転状態を記録します。保温材が濡れたままだと性能が変わるため、漏水の有無、外装・防湿層の損傷、内部の含水状態も確認対象です。

原因が複数重なることもあります。例えば、夏の高湿度、低い送風温度、天井内への外気流入、ダクト継ぎ目の保温欠損が同時にある場合です。一つの対策だけで判断せず、条件と納まりを同じ時系列で見直します。

建築設備士試験との関係

試験学習では、結露の用語を暗記するだけでなく、問題文の温湿度、表面温度、壁体構成、単位を拾うと判断しやすくなります。公式問題は試験実施時点の基準で掲載されるため、現行基準との違いにも注意します。

問題文で見る手掛かり

室内温度と相対湿度、または露点温度が与えられている
窓、壁表面、冷水管、ダクトなどの表面温度が示されている
断熱材、防湿層、通気層の並びが問われている
W/(m²・K)、m²・K/W、W/(m・K)など似た単位が並ぶ

条件とセットで整理する式・用語

露点温度は空気側の条件、表面温度は壁や設備側の条件です。表面結露の判断では、この二つの大小関係を比べます。

表面温度 < 周囲空気の露点温度 → 結露条件

熱貫流率Uと熱抵抗Rは逆数の関係ですが、材料一層のR=d/λと、壁全体のR_totalを混ぜないことが大切です。防湿層の説明では、冬期モデルか夏型結露を含む条件かを問題文から読み取ります。

似た内容の見分け方

表面結露は「表面温度と露点温度」、壁体内結露は「壁体各層の温度と水蒸気圧の分布」が手掛かりです。保温と断熱はどちらも熱移動を抑えますが、冷水管や冷風ダクトでは防湿の連続性も判断材料になります。

判断する順番

結露が疑われる場所を特定する。
周囲空気の温湿度から露点温度を読む。
表面温度または壁体内の温度分布と比べる。
断熱、防湿、換気、保温のどこが条件に影響するかを見る。
適用する地域・構法・仕様書の条件と合う選択肢を残す。

間違えやすいポイント

結露対策は、正しい言葉でも適用範囲を広げすぎると誤解につながります。ここでは設計・施工・維持管理で特に混同しやすい点を、間違いと確認事項の組で整理します。

湿度だけで結露を判断する

よくある間違い 相対湿度が高ければ必ず結露し、低ければ結露しないと考える。

確認すべきこと 相対湿度から露点温度を求め、窓・壁・ダクト・配管の表面温度と比べます。局部的に冷たい熱橋や継ぎ目も対象です。

防湿層は常に断熱材の室内側と考える

よくある間違い 地域、構法、室内外条件を問わず、防湿層の位置を一律に決める。

確認すべきこと 冬期モデルでは室内側の防湿が基本ですが、夏型結露を含む場合は考え方が変わることがあります。最新版の基準、地域、壁体構成、透湿抵抗、通気条件を確認します。

外断熱なら結露しないと考える

よくある間違い 工法名だけで壁体内結露の有無を決める。

確認すべきこと 断熱の連続性、熱橋、各層の透湿抵抗、室内外温湿度、空調運転、施工状態を同じ断面で見ます。外断熱でも貫通部や端部の納まりは別途確認します。

保温厚さだけを見て設備の防露を判断する

よくある間違い 直管部の保温厚さが仕様どおりなら、結露対策は完了したと考える。

確認すべきこと 適用仕様と厚さに加え、ダクトのフランジ、配管支持部、バルブ、継ぎ目、端末で保温・防湿が連続しているかを見ます。メーカー仕様や現場条件も合わせます。

設計・施工・維持管理の確認チェックリスト

このチェックリストは、設備設計者、意匠設計者、施工・監理担当者、維持管理担当者が、基本設計、実施設計、施工前、運用時に結露条件と納まりを照合するためのものです。室内外条件、建築外皮、設備の保温・防湿を一つの流れで確認します。

☐ 室内外温湿度、冷水・冷媒・送風温度、運転時間をそろえた。

☐ 表面結露と壁体内結露を分け、疑われる発生場所を特定した。

☐ 露点温度と、窓・壁・ダクト・配管の表面温度を比較した。

☐ 断熱層、防湿層、通気層と、熱橋・貫通部の連続性を図面で確認した。

☐ ダクトのフランジ、配管支持部、バルブ、保温材の継ぎ目・端末を確認した。

☐ 適用する仕様書、地域条件、メーカー仕様、最新版資料を特定した。

☐ 結露跡がある場合は、発生時の温湿度・運転状態と漏水の有無を記録した。

まとめ

結露は、周囲空気の露点温度より、窓・壁・ダクト・配管などの表面温度が低くなったときに起きます。まず露点温度と表面温度を比べると、断熱を見直すのか、湿度を下げるのか、湿った空気の侵入を抑えるのかを整理しやすくなります。

壁体内結露では、冬期モデルの原則だけでなく、地域、構法、透湿抵抗、通気、夏型結露まで見ます。設備の防露では、保温材の種類や厚さだけでなく、継ぎ目、支持部、フランジ、端末で保温と防湿が途切れていないことが重要です。

個別案件では、用途、規模、地域、所管、契約条件、設計図書、メーカー仕様によって結論が変わります。最新版の法令・基準・仕様書と、実際の運転条件を同じ資料上で確認します。
