機械室・DS・PSとは？建築設計で確保すべき設備スペースの基本と面積目安

意匠設計の平面プランを進めていくと、ある段階で設備設計者から「ここに機械室を入れてほしい」「PSの位置をここにしたい」という要望が入る。意匠設計をやっていた頃は、この設備スペースの確保がいつも悩みのタネだった。どのくらいの面積が必要で、どこに配置すべきなのか——その感覚がないまま平面を固めてしまうと、後から大きな手戻りが発生する。

この記事では、建築設計において確保すべき設備スペース（機械室・ダクトスペース・パイプシャフトなど）の種類・面積の目安・配置上の注意点を解説する。設計初期段階で押さえるべきポイントを整理しているので、意匠設計者が設備との連携を進める際の「全体像の地図」として活用してほしい。

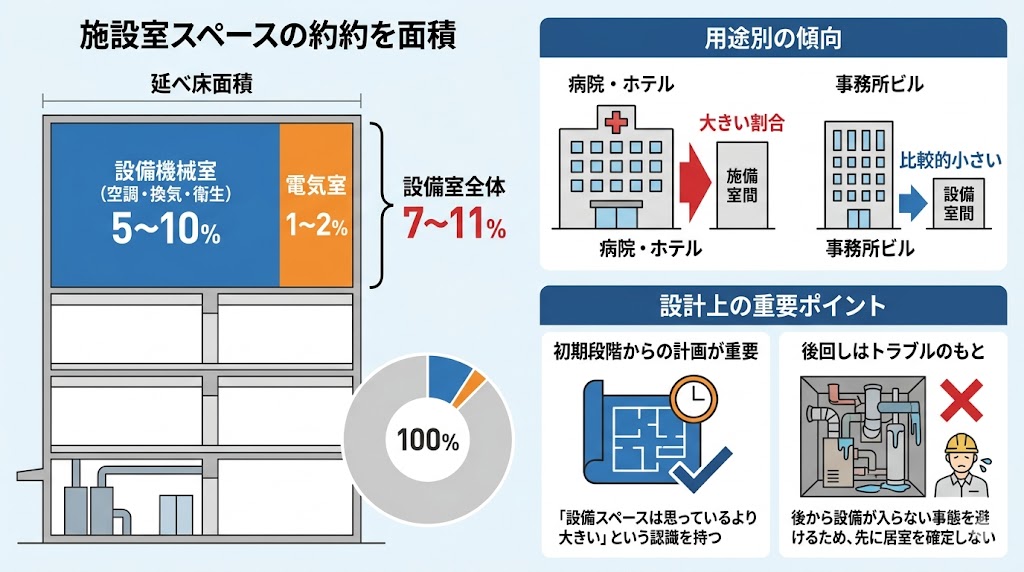

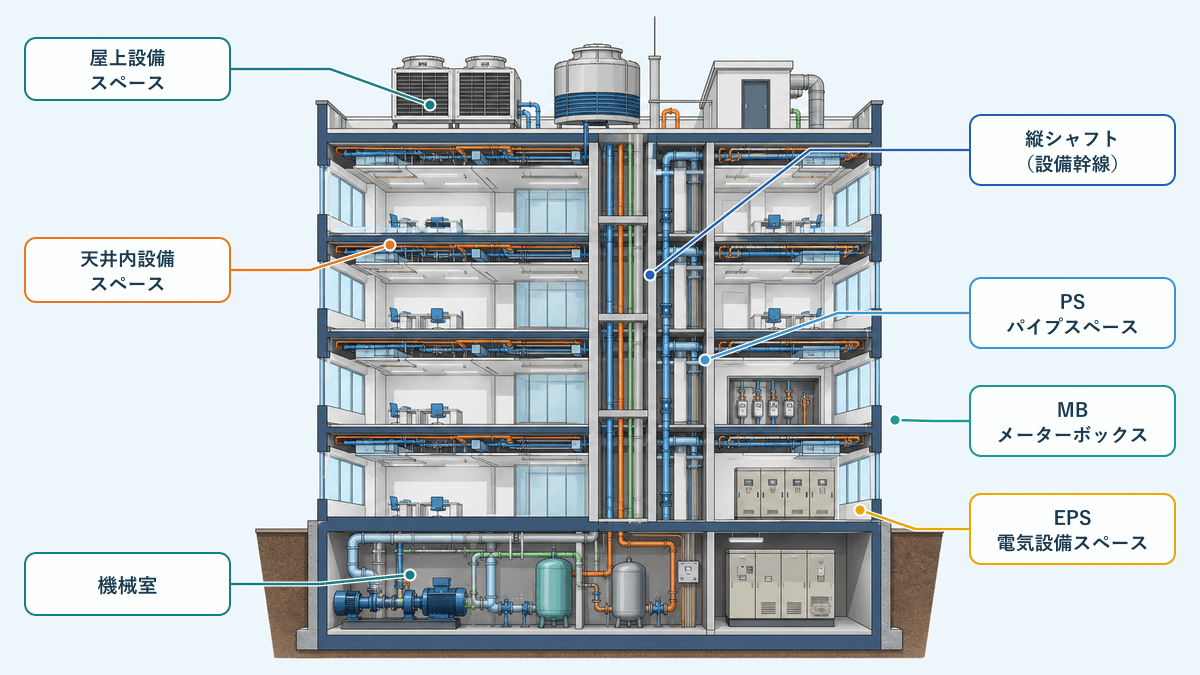

設備スペースの全体像——建物に占める面積の目安

建物の中に占める設備機械室の面積は、採用する設備方式や建物の規模によって変わるが、統計的な目安として延べ床面積の5〜10%程度が設備スペースとして必要になる。この数字には空調・換気・衛生設備の機械室が含まれ、電気室（1〜2%程度）を加えると、設備室全体で延べ面積の7〜11%に達することもある。

建築設備士試験でもこの面積割合はよく問われるポイントで、用途別に見ると病院やホテルでは事務所ビルより大きな割合になる傾向がある。「設備スペースは思っているより大きい」という認識を、計画の初期段階から持っておくことが重要だ。

意匠設計の視点では、この5〜10%という数字は、居住空間やデザインに使える面積が最初から制約されることを意味する。設備スペースを後回しにして居室面積を先に確定させてしまうと、後から設備が入らないという事態になりかねない。

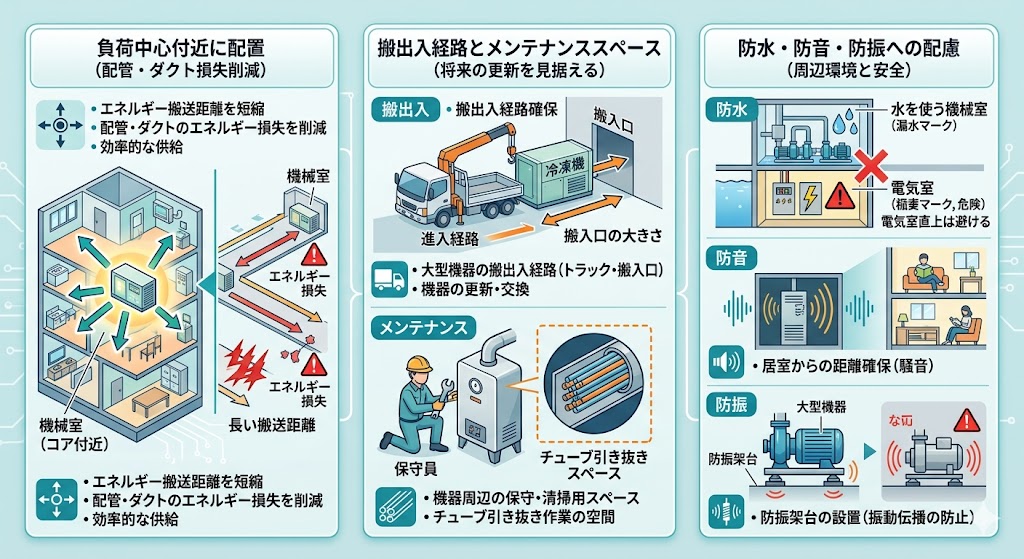

機械室の役割と配置上の注意点

空調機や熱源機器（冷凍機・ボイラーなど）を設置する機械室は、いわば建物の心臓部にあたる。この機械室の配置を誤ると、建物全体のエネルギー効率や将来のメンテナンスに大きな影響が出る。

負荷の中心付近に配置する

機械室から各階・各室にエネルギーを送るには、配管やダクトが必要になる。これらの搬送距離が長くなるほどエネルギー損失が増えるため、建物の負荷中心付近に機械室を配置するのが理想だ。たとえば事務所ビルなら、基準階の中央付近のコアに近い場所が候補になる。

搬出入経路とメンテナンススペースの確保

設備機器は将来必ず更新が必要になる。大型の冷凍機やボイラーは搬出入にトラックが必要で、搬入口や進入経路を計画段階で確保しておかなければならない。

また、ボイラーや冷凍機にはチューブ引き抜きスペース（清掃・交換のために管を引き抜く作業空間）が必要で、これを見落とすと機械室内に機器が入っても保守ができないという事態になる。

防水・防音・防振への配慮

水を使う機械室を電気室の直上に配置するのは避けるべきだ。万が一の漏水が電気設備に致命的な被害を与えるためである。また、ポンプや冷凍機などは振動や騒音を発生するため、居室からの距離を確保するか、防振架台を設置して振動の伝播を防ぐ必要がある。

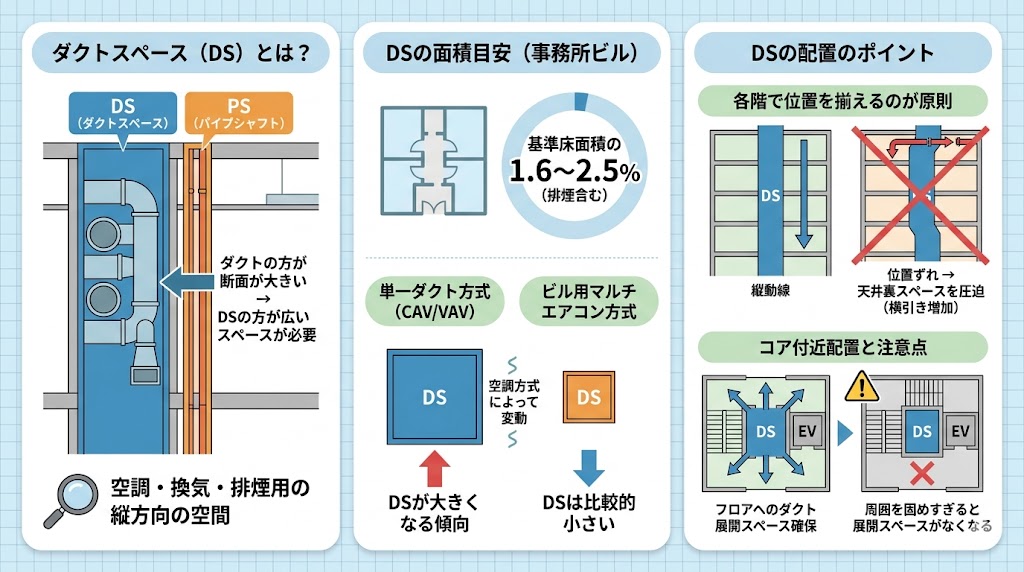

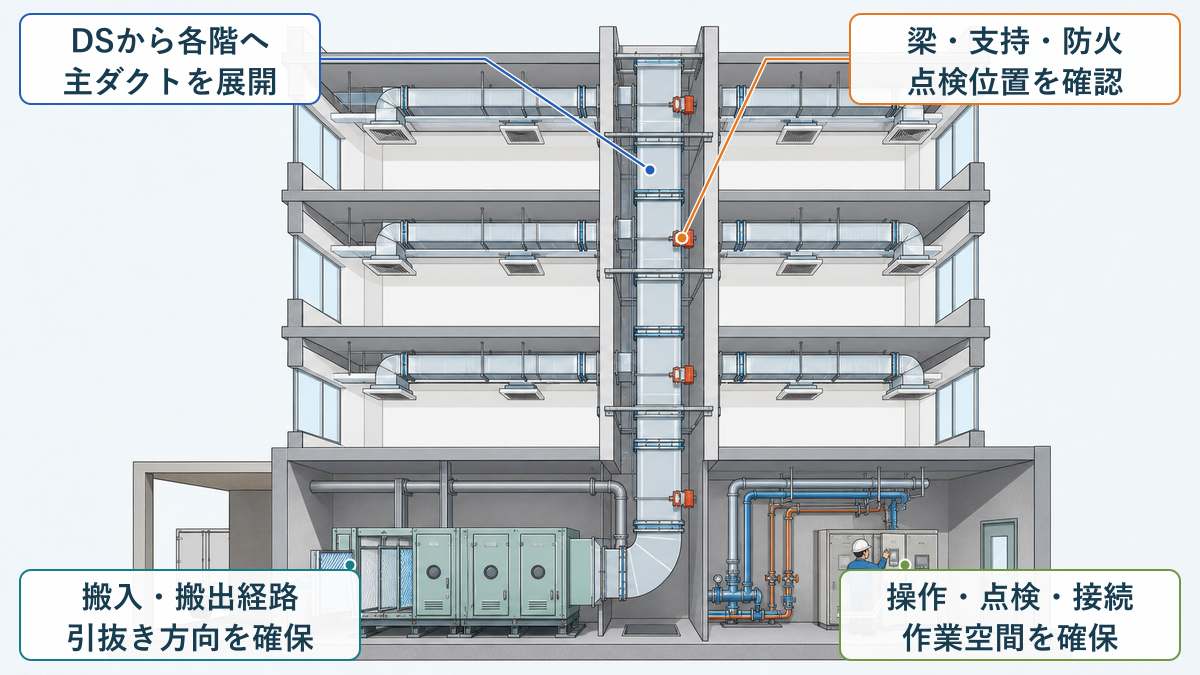

ダクトスペース（DS）の配置と寸法の目安

ダクトスペース（DS: Duct Space）は、空調・換気・排煙用のダクトを通すための縦方向の空間だ。配管を通すパイプシャフトと比べてダクトの方が断面が大きいため、DSの方が広いスペースを必要とする。

DSの面積目安

事務所ビルの場合、ダクトシャフト（排煙ダクト含む）は基準床面積の1.6〜2.5%程度の面積を占める。この数字は空調方式によっても変わり、単一ダクト方式（CAV/VAV）を採用する場合は、ビル用マルチエアコン方式よりもDSが大きくなる傾向がある。

DSの配置のポイント

DSは各階を貫通する縦動線であるため、各階で同じ位置に計画するのが原則だ。途中の階でDSの位置がずれると、ダクトの横引きが増え、天井裏のスペースを圧迫することになる。コア付近（階段・エレベーター周辺）に配置するのが一般的だが、DSの周囲をEVや階段で固めすぎると、ダクトがフロアに展開するスペースがなくなるので注意が必要だ。

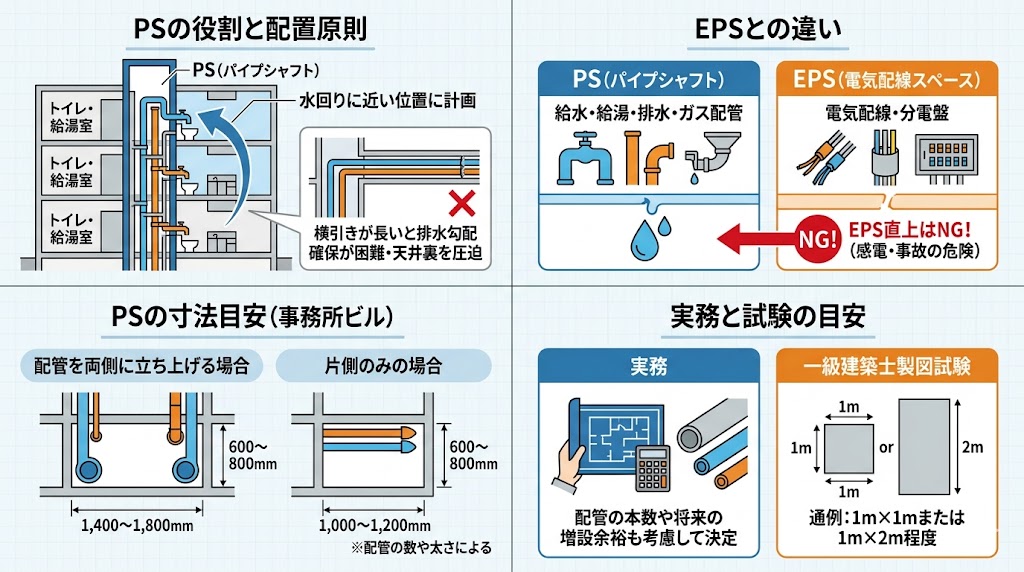

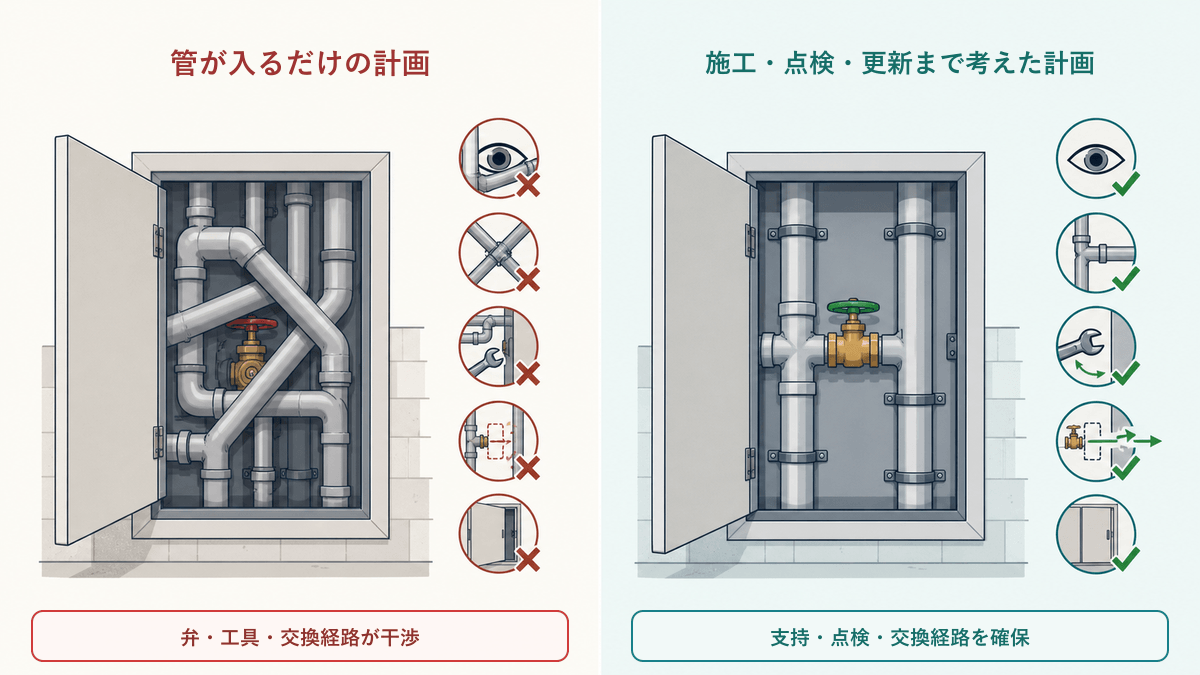

パイプシャフト（PS）の配置と寸法の目安

パイプシャフト（PS: Pipe Shaft / Pipe Space）は、給水・給湯・排水・ガスなどの配管を通す縦方向の空間である。

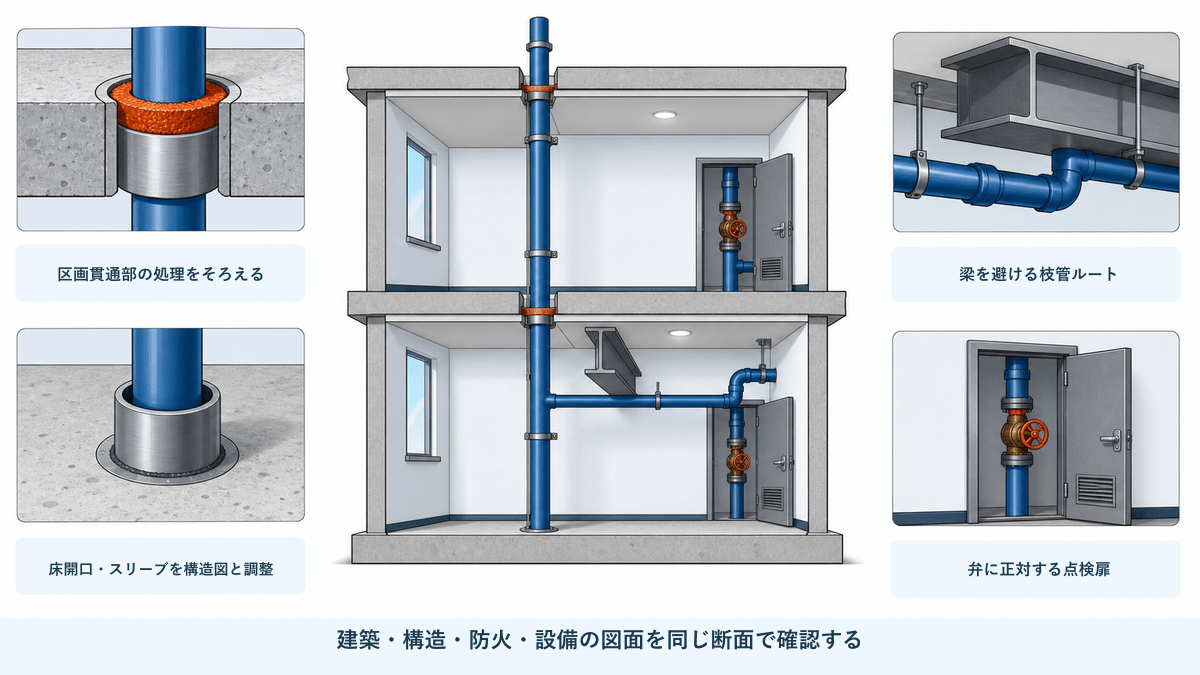

PSの配置原則

配管の横走りを短くするため、トイレや給湯室などの水回りに近い位置に計画するのが基本だ。横引き配管が長くなると、排水管の勾配確保が困難になり、天井裏のスペースも圧迫する。

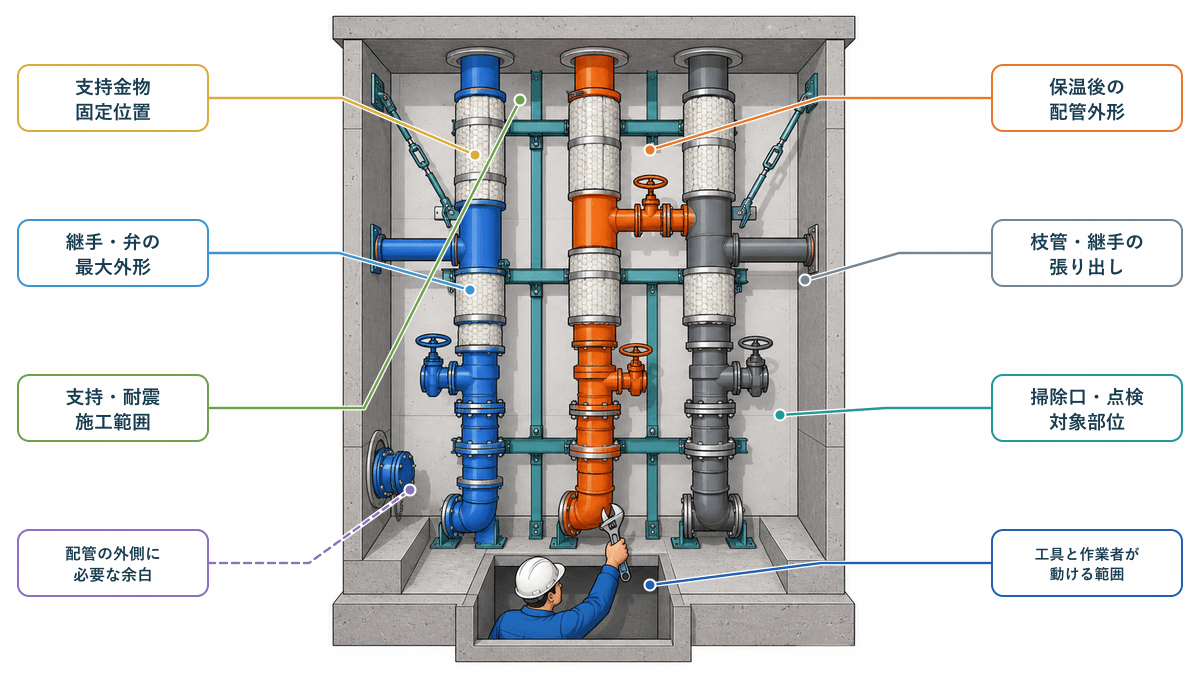

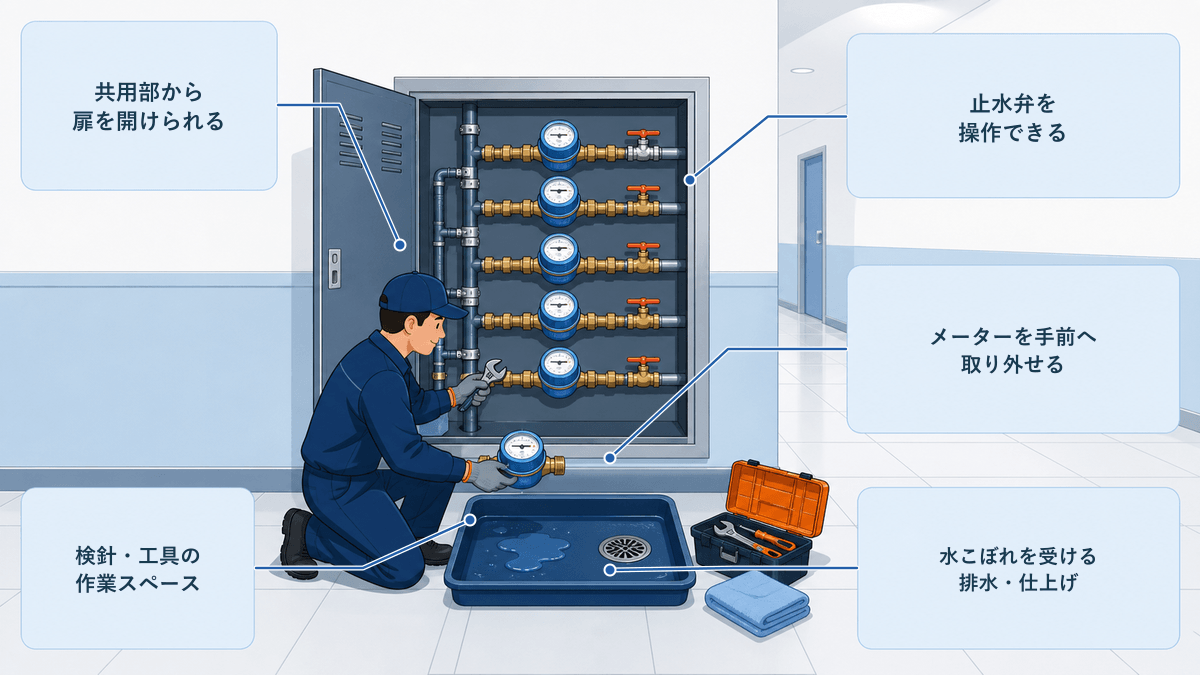

PSの寸法目安

通す配管の数や太さによるが、一般的な事務所ビルの場合の目安は以下のとおりだ。

• 配管を両側に立ち上げる場合：1,400〜1,800mm × 600〜800mm程度
• 片側のみの場合：1,000〜1,200mm × 600〜800mm程度

一級建築士の製図試験では、PSを1m×1mまたは1m×2m程度で作図するのが通例とされている。実務では配管の本数や将来の増設余裕も考慮してサイズを決定する。

EPS（電気配線スペース）との違い

PSと混同しやすいものにEPS（Electric Pipe Space）がある。EPSは電気配線や分電盤のための縦スペースで、PSとは収容する設備が異なる。電気室に水が入ると致命的な事故につながるため、EPSの直上にPSや水回りを設けないことが鉄則だ。

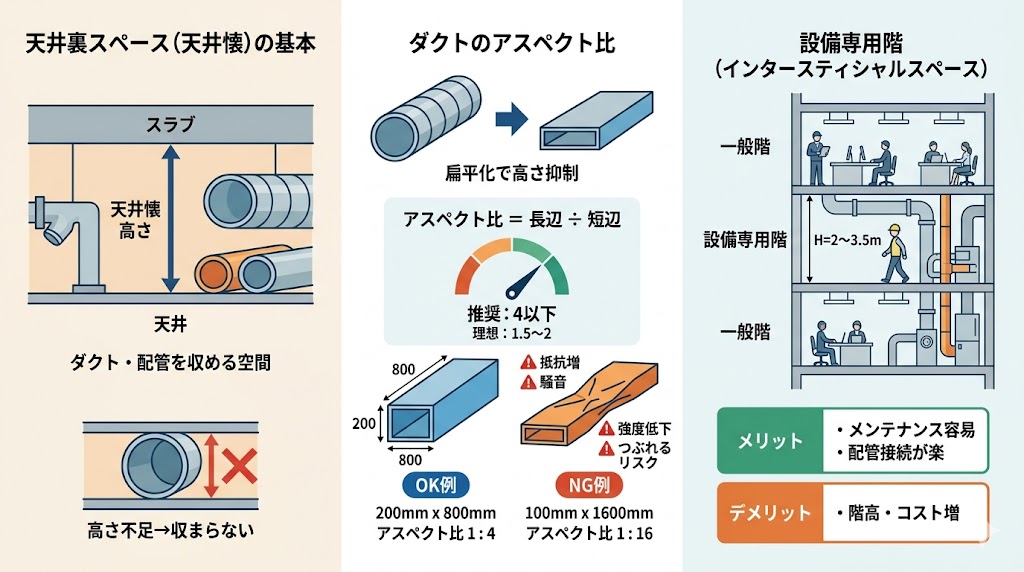

天井裏スペース（天井懐）の確保

各部屋へ空気を送るダクトや配管は、通常、天井裏（スラブと天井の間の空間＝天井懐）に配置される。天井懐の高さが足りないと、ダクトが天井裏に収まらない事態になる。

ダクトのアスペクト比

天井裏が狭い場合は、丸ダクトではなく扁平な角ダクトを採用して高さを抑える方法がある。ただし、ダクトのアスペクト比（長辺÷短辺）は4以下にする必要がある。これは公共建築工事標準仕様書（機械設備工事編）にも規定されており、理想は1.5〜2程度だ。

アスペクト比が4を超えると、空気抵抗が大きくなってダクト内の圧力損失が増加し、騒音やダクトの強度低下の原因になる。たとえばアスペクト比1:4なら200mm×800mmのダクトが限界で、100mm×1,600mm（1:16）のような極端に薄いダクトはつぶれてしまうリスクがある。

設備専用階（インタースティシャルスペース）

大規模病院など検査機器や配管が極めて多い建物では、天井裏の代わりに高さ2〜3.5mもの人が歩ける設備専用階を設けることがある。配管の接続やメンテナンスが容易になるが、その分の階高が建物全体の高さに加わるため、計画段階での判断が重要になる。

屋上設備スペースの確保

屋上は、空調用の室外機や冷却塔、高置水槽などを設置するための重要な設備スペースだ。

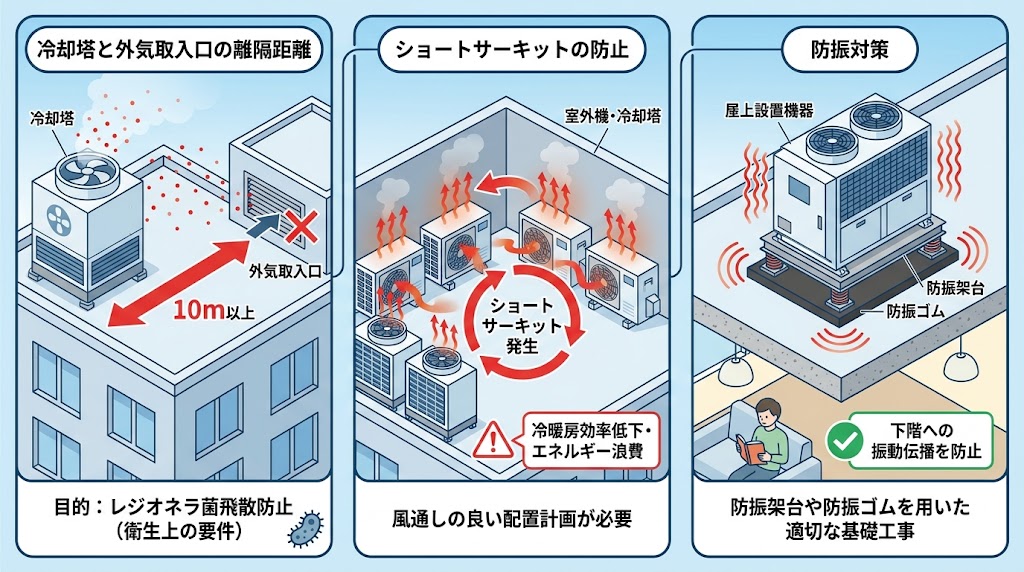

冷却塔と外気取入口の離隔距離

冷却塔（クーリングタワー）を設置する場合、空調の外気取入口との離隔距離は10m以上確保するのが基本ルールだ。これはレジオネラ菌の飛散防止を目的とした衛生上の要件で、厚生労働省の「レジオネラ症を予防するために必要な措置に関する技術上の指針」や各自治体の建築物環境衛生指導基準に基づいている。

ショートサーキットの防止

室外機や冷却塔を風通しの悪い場所に設置すると、排出した熱を再び吸い込むショートサーキットが発生する。これが起きると冷暖房効率が大幅に低下し、エネルギーの浪費につながる。屋上機器の配置では、排熱の流れを考慮した配置計画が欠かせない。

防振対策

屋上に設置した機器の振動が下階に伝わらないよう、防振架台や防振ゴムなどを用いた適切な基礎工事が必要だ。

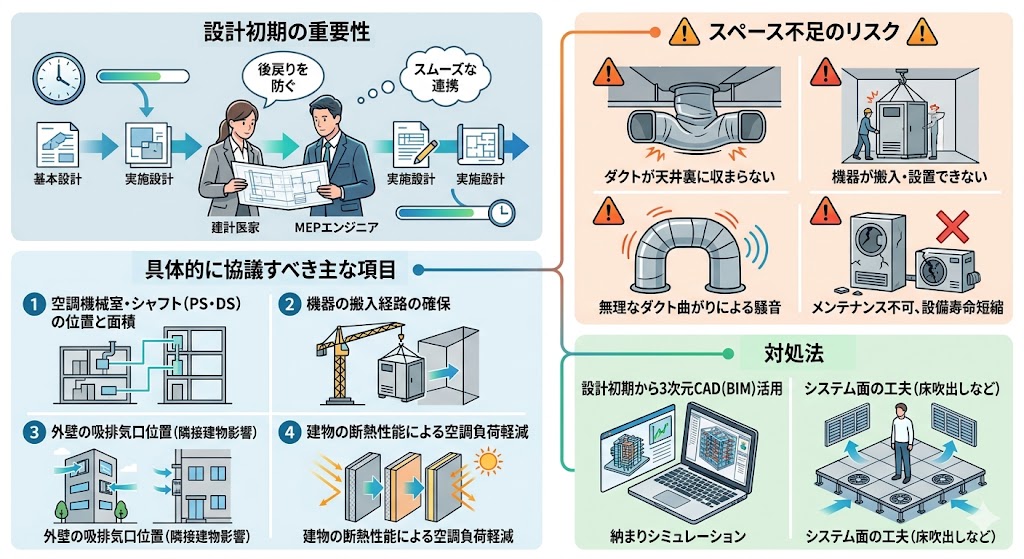

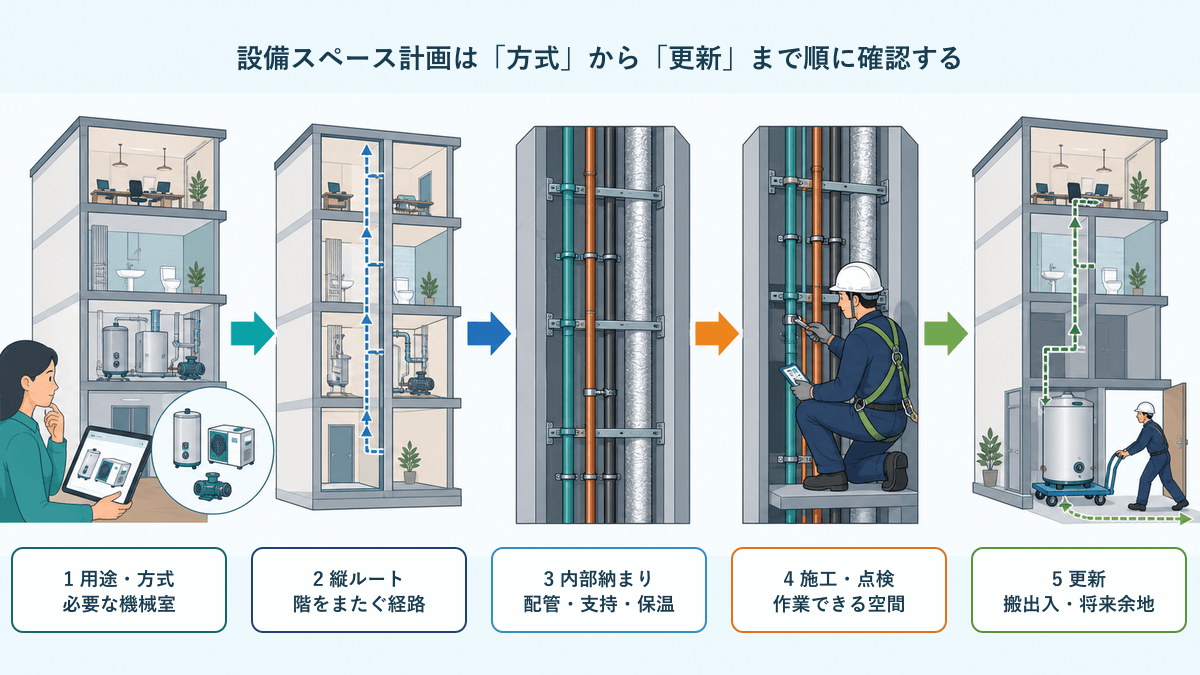

設計初期段階での設備協議——後戻りを防ぐために

設備スペースの計画は、基本設計の段階から意匠設計者と設備設計者が協議を重ねて決定する必要がある。実施設計に入ってから設備スペースが足りないことが判明すると、平面計画の大幅な手戻りが生じる。

具体的に協議すべき主な項目は、空調機械室やシャフト（PS・DS）の位置と面積、機器の搬入経路の確保、外壁の吸排気口の位置（隣接建物への影響を含む）、建物の断熱性能による空調負荷の軽減策などだ。

スペース不足のリスクと対処法

設備スペースが十分に確保されなかった場合、ダクトが天井裏に収まらない、機器が搬入・設置できない、無理なダクトの曲がりによる騒音の発生、メンテナンスができず設備の寿命が短くなるといった重大なリスクが生じる。

対処法としては、設計初期段階から3次元CAD（BIM）を活用して配管・ダクトの納まりシミュレーションを行うことが有効だ。また、天井裏のダクトスペースを削減するため、床吹出し空調方式の採用など、システム面での工夫も選択肢に入る。

建築設備士試験で問われるポイント

設備スペースに関して試験で問われやすい知識を整理しておく。

• 設備機械室の面積は延べ床面積の5〜10%が目安（電気室を含めると7〜11%）
• ダクトのアスペクト比は4以下（公共建築工事標準仕様書の規定）
• 冷却塔と外気取入口の離隔距離は10m以上
• 機械室は負荷中心付近に配置するのが理想
• 水を使う機械室は電気室の上階に配置しない
• DSの面積は基準床面積の1.6〜2.5%程度（事務所ビルの場合）

よくある質問（FAQ）

Q. 設備機械室の面積は延べ床面積の何%が目安ですか？

設備機械室（空調・換気・衛生設備）は延べ床面積の5〜10%が目安です。電気室を加えると7〜11%程度になります。ただし、建物の用途や採用する空調方式によって変動し、屋上に機器を集約する場合は機械室面積が小さくなる傾向があります。

Q. ダクトスペース（DS）とパイプシャフト（PS）の違いは何ですか？

DSは空調・換気・排煙用のダクトを通す空間で、PSは給排水やガスの配管を通す空間です。ダクトの方が断面が大きいため、一般にDSの方がPSより広いスペースが必要です。いずれも各階を貫通する縦方向の空間（シャフト）として計画します。

Q. 冷却塔と外気取入口の離隔距離はどのくらい必要ですか？

10m以上の離隔距離を確保するのが基本です。これはレジオネラ菌を含むエアロゾルの飛散を防止するための衛生上の要件で、各自治体の建築物環境衛生指導基準やレジオネラ症防止指針に基づいています。

Q. ダクトのアスペクト比はどのくらいまで許容されますか？

公共建築工事標準仕様書では、長方形ダクトのアスペクト比（長辺÷短辺）は原則4以下と規定されています。理想は1.5〜2程度で、正方形に近いほど空気抵抗が少なくなります。アスペクト比が大きくなると、圧力損失の増加や強度低下のリスクがあります。

Q. 設備スペースの計画はいつから始めるべきですか？

基本設計の段階から意匠設計者と設備設計者が協議を始めるべきです。実施設計に入ってから設備スペースが不足していることが判明すると、平面計画の大幅な手戻りが発生します。空調方式の選定や機器の搬入経路の検討も含めて、早期の協議が設計の後戻りを防ぎます。

本記事は2026年時点の情報に基づいています。法令や基準値は改正されることがあるため、最新の情報は公共建築工事標準仕様書や各自治体の指導基準をご確認ください。
