設備図面の記号と凡例をわかりやすく解説｜ダクト・配管・ダンパの読み方

設備図面を開いたとき、SAやRA、FD、Rといった短い記号が並び、どこから読めばよいのか迷うことがあります。似た記号が多く、最初は分かりにくいところです。同じ文字でも図面の種類や案件によって意味が変わるため、記号一覧だけを暗記しても読み違いを防げません。

最初に見る場所は、その図面の凡例です。凡例は、線種、記号、略号が何を表すかをまとめた説明欄です。その次に系統図で空気や水の流れをつかみ、平面図と詳細図で位置や施工方法を確認します。

この記事では、国土交通省の「公共建築設備工事標準図（機械設備工事編）令和7年版」を例に、ダクト、配管、ダンパ、機器の代表的な表記を説明します。読み終えると、記号を見ただけで決めつけず、どの図書をどの順番で確認すればよいか判断できます。

[PR]

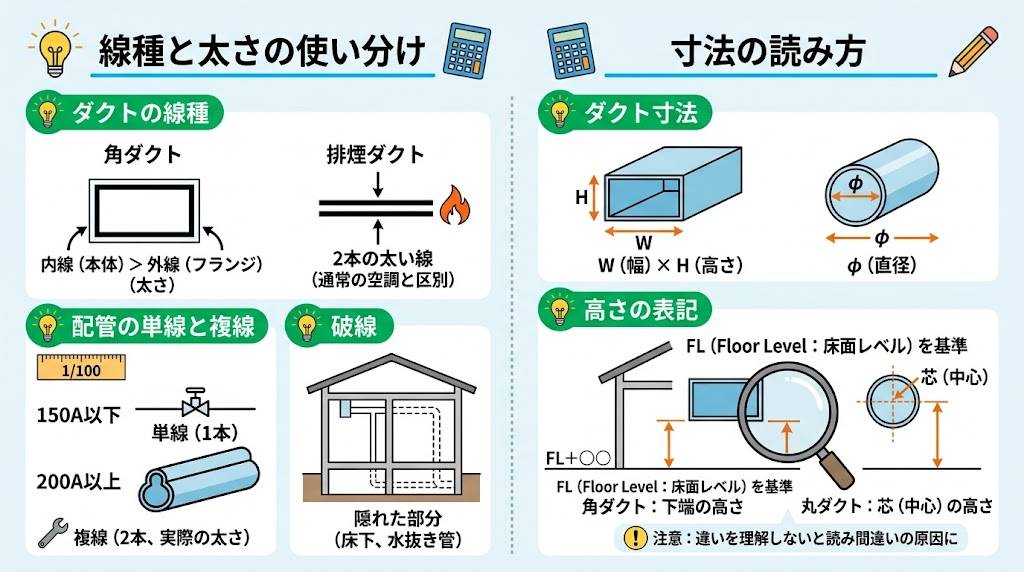

設備図面は、まず凡例から読む

設備図面の記号には、広く使われる表記があります。ただし、すべての案件で一つの表記に統一されているわけではありません。発注者の基準、設計事務所の作図基準、機器メーカーの図面によって、同じ設備に別の略号を使うことがあります。

国土交通省の公共建築設備工事標準図でも、掲載された記号を標準とし、掲載されていない記号は特記で定める考え方が示されています。標準図は官庁施設の機械設備工事に使う資料です。民間案件を含むすべての図面へ、そのまま強制適用される記号集ではありません。

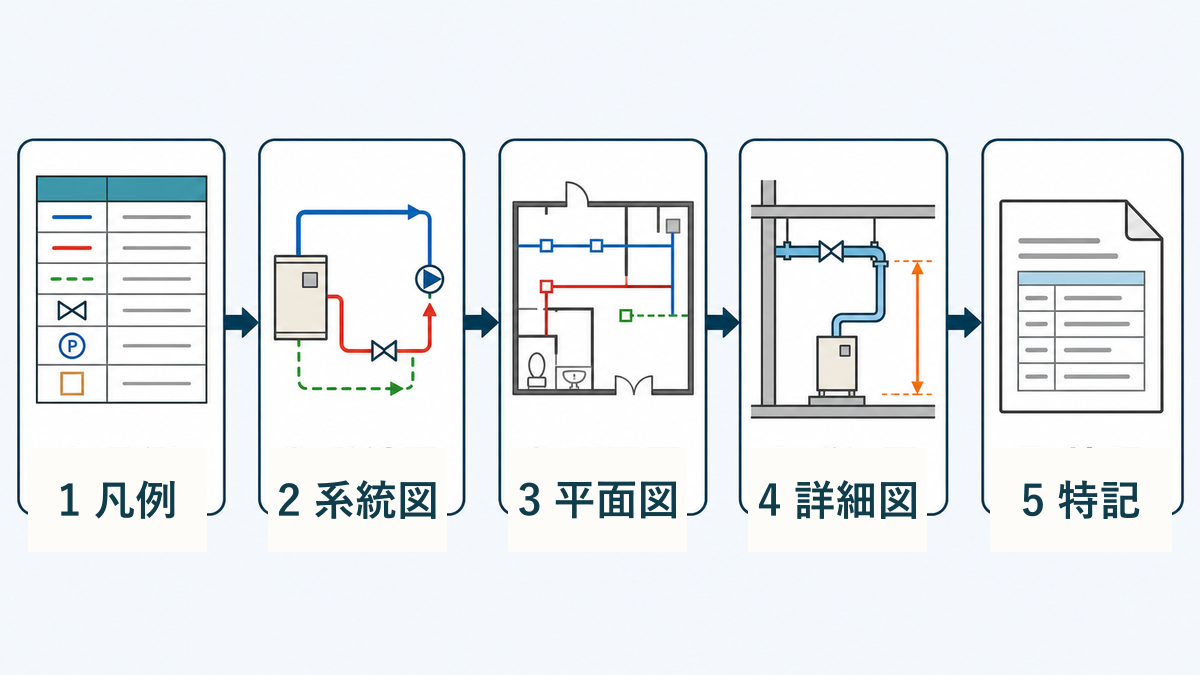

そのため、図面を受け取ったら、次の順で確認します。

1. 図面の凡例で、線種、記号、略号の意味を確認する
2. 系統図で、空気、水、冷媒がどの機器からどこへ流れるか確認する
3. 平面図で、機器、ダクト、配管の位置と接続先を確認する
4. 詳細図や断面図で、高さ、寸法、支持、貫通、点検方法を確認する
5. 特記仕様書と質問回答書で、標準図と異なる案件固有条件を確認する

全体の順序は、凡例 → 系統図 → 平面図 → 詳細図 → 特記・質疑です。記号の意味だけで止まらず、流れ、位置、施工条件、案件固有条件へ順に確認範囲を広げます。

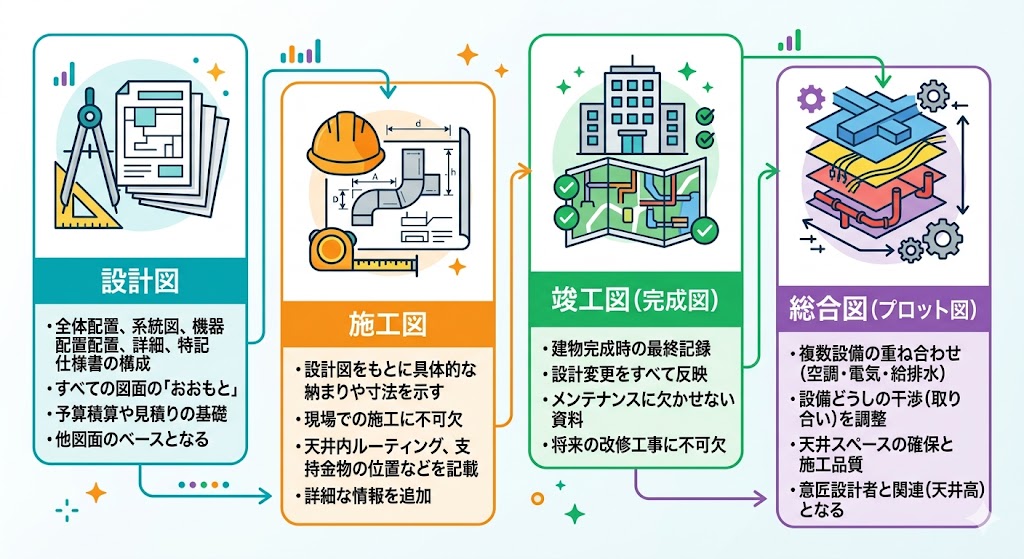

設計図・施工図・完成図は役割が違う

設備図面という呼び方の中には、作成する時期と目的が異なる図面があります。どの段階の図面かを確かめないまま寸法や位置を確定情報として扱うと、設計途中の内容と施工時の内容が混ざります。

国土交通省の標準仕様書では、「施工図等」を施工図、製作図その他これらに類するもので、契約図書に基づく工事の施工や製作に必要な詳細図等としています。完成図は、工事目的物の完成時の状態を表現した図面です。

たとえば、設計図にダクトの概略経路が描かれていても、梁下での高さや他設備との上下関係は、施工図や総合図で調整されることがあります。施工前には、設計図だけでなく、承認済みの施工図、機器承認図、建築・構造・電気・衛生の関連図面も確認します。

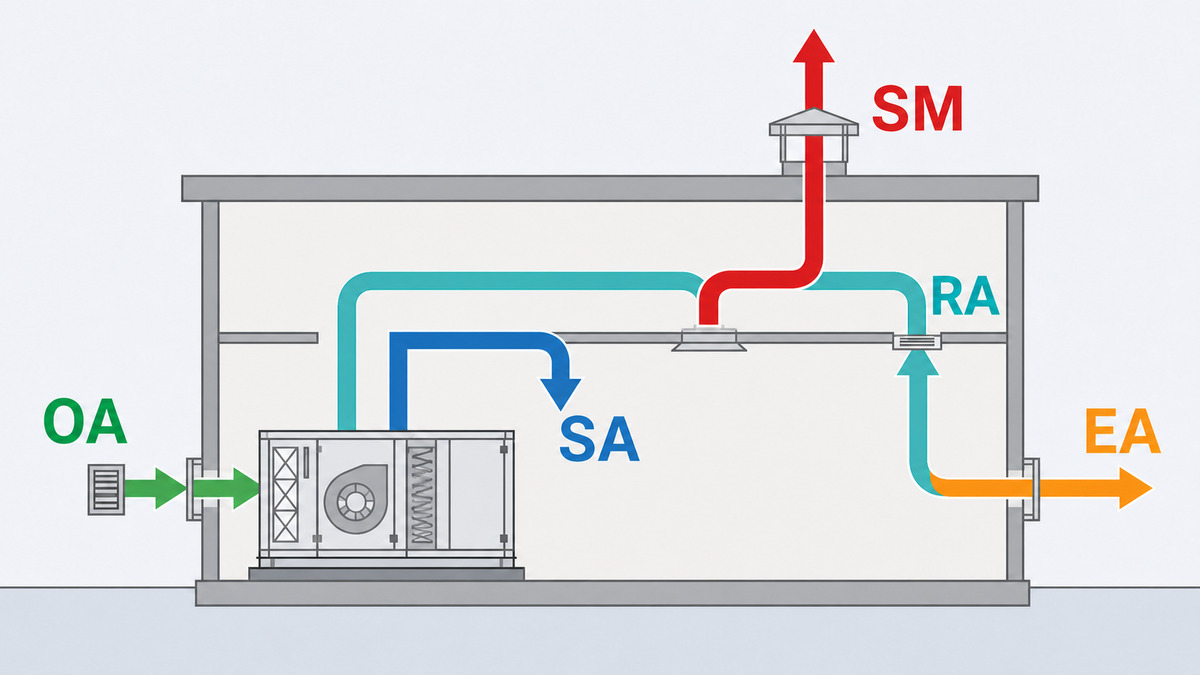

ダクト記号は、空気の行き先と戻り先を読む

ダクトの略号は、空気をどこから取り入れ、どこへ送り、どこから戻し、どこへ排出するかを示します。矢印、接続機器、吹出口や吸込口まで追うと、給気、還気、外気、排気のどの系統かを区別できます。

ここで注意したいのが、Rを「必ずReturnの意味」と決めつけないことです。ダクトのRAではReturn Airを表しますが、同じ標準図の配管ではRが冷媒管の送りを表す場合があります。文字が似ていても、線種、接続機器、図面の凡例を一緒に確認します。

配管記号は、流体と送り・返りを組で確認する

配管では、同じ流体でも送り側と返り側で記号が分かれます。一本の線だけを見ず、熱源機器、ポンプ、空調機、末端機器までたどると、流れの向きを確認できます。

この表は国土交通省の標準図で使われる表記例です。温水、蒸気、ドレン、油、冷媒液管・ガス管などの分け方は、案件の凡例や機器メーカーの接続図で異なることがあります。設計図の略号をメーカー資料へ置き換えるときは、管の用途、流れ方向、口径、保温、勾配、バルブ位置も合わせて確認します。

ダンパ記号は、何を調整・遮断するかで見分ける

ダンパはダクト内に設け、風量の調整、逆流防止、火災時の遮断、煙の制御などを行う部材です。略号が似ているため、名称だけでなく、設置位置と制御方法まで確認します。

防火・防煙設備は、略号を確認しただけでは設計や施工を確定できません。防火区画図、確認申請図、消防協議資料、特記仕様書、ダンパーの認定・製品仕様、制御図を照合します。作動温度や設置条件は製品と用途で確認し、記号一覧から推測しません。

機器略号も案件の凡例を優先する

国土交通省の標準図では、パッケージ形空気調和機をACP、ファンコイルユニットをFCUとする例があります。送風機の系統図では、給気用送風機をFS、排気用送風機をFE、排煙用送風機をFSMとしています。

一方、実際の図面ではPAC、SF、EF、SEFなどの略号を見ることもあります。どちらかを一律に誤りとせず、その図面の凡例と機器表を確認します。機器番号がACP-1のように付いている場合は、機器表の同じ番号を探し、能力、電源、設置場所、付属品を照合します。

図面同士の記載が違うときは、設計図書の優先順位を確認する

設備図面と特記仕様書で記載が異なるとき、都合のよい方を選ぶことはできません。国土交通省の標準仕様書を適用する工事では、設計図書は相互に補完し、相違がある場合は次の順で優先します。

1. 質問回答書
2. 現場説明書
3. 特記仕様書
4. 図面
5. 標準仕様書

これは同標準仕様書を適用する官庁施設の工事での順序です。民間工事や別の契約条件では順序が異なる場合があります。実案件では契約図書の定義と優先順位を読み、判断できない相違は設計者や監督職員へ質疑します。回答を受けたら、質問と回答を図面番号・改訂日とともに保管します。

間違えやすいポイント

設備図面の誤読は、記号を知らないときだけではなく、知っている略号を別案件へそのまま当てはめたときにも起こります。ここでは、設計・施工の打合せで起こりやすい三つの場面を見ていきます。

改修図面で、既存設備と新設設備の線を取り違える

既存建物の空調改修では、一枚の図面に既存利用、撤去、移設、新設の設備が重ねて描かれることがあります。線種の意味を取り違えると、残す設備まで撤去範囲へ含めてしまいます。

よくある間違い 改修工事の平面図で、実線と破線の意味を一般的な慣例だけで判断し、撤去対象ではない既存ダクトを撤去範囲へ含めてしまうことがあります。

確認すべきこと その図面の凡例、撤去図、新設図、工事区分、現地調査記録を照合します。既存利用、撤去、移設、新設の線種が分かった後に、施工範囲と仮設の要否を決めます。

Rを還気と思い込み、冷媒配管を見落とす

パッケージ空調機を更新する設計では、室外機と室内機の間に冷媒配管を記載します。ダクト図で使うReturn Airの印象だけでRを読むと、配管経路を見落とします。

よくある間違い 設備図面にあるRをダクトのReturnの略だと考え、室外機と室内機を結ぶ冷媒配管を還気ダクトの系統として読み、施工範囲から外してしまうことがあります。

確認すべきこと 線種、管径表記、室外機・室内機との接続、冷媒系統図、図面凡例を確認します。冷媒管であれば、機器メーカーの配管接続図で液管・ガス管、許容長、高低差、保温、継手条件を確認して施工方法を決めます。

防火ダンパーの記号だけで仕様を決める

テナント改修でダクトが防火区画を通る場合は、防火ダンパーの形式だけでなく、連動、復帰、点検方法まで施工前に決めます。平面図の略号だけでは、その条件を確認しきれません。

よくある間違い 平面図のFDやSFDだけを見て、作動条件、連動、復帰方法、点検口の位置まで決まっていると考えてしまうことがあります。

確認すべきこと 防火区画図、ダクト詳細図、特記仕様書、制御図、確認申請・消防協議資料、採用製品の認定・仕様を確認します。その後に、ダンパーの形式、制御、電源、点検口、更新時の取り出し方法を決めます。

法令・規格・数値は執筆時点の一次情報に基づきます。個別案件では、用途・規模・地域・所管行政庁・契約条件・メーカー仕様により確認先が変わります。

設備図面を読むときのチェックリスト

このリストは、意匠設計者、設備設計者、施工担当者が、設計打合せや施工前の図面確認で、略号と工事範囲の読み違いを防ぐためのものです。

まとめ

設備図面の記号は、一覧を暗記するより、凡例と系統から読む方が確実です。まず凡例で略号と線種を確認し、系統図で流れを追い、平面図と詳細図で位置・寸法・施工条件を確認します。

国土交通省の標準図は、表記を学ぶための大切な基準ですが、官庁施設を対象とする標準です。実際の案件では、質問回答書、現場説明書、特記仕様書、図面、適用する標準仕様書の関係を確かめます。次に手元の図面を開くときは、記号を検索する前に凡例の位置と改訂日から見てみましょう。
