建築と設備の取り合い｜梁貫通・結露・騒音を調整する実務の順番

設備図では配管がきれいにつながっていても、構造図と重ねると梁を通れない、天井内に保温の厚さが入らない、屋上で防水層と支持金物がぶつかることがあります。こうした問題は、一つの専門分野だけでは決められないため迷いやすいところです。

この記事は、建築との調整を始めた設備設計・施工の実務者、設備条件を建築図へ反映する意匠設計者、取り合いを基礎から学びたい方、建築設備士試験の受験者へ向けています。

ここでは、梁貫通、スリーブ、結露、防水、騒音・振動を例に、「いつ」「誰と」「何を」確認するかを整理します。読み終えるころには、設備経路を決める前に必要な情報と、施工前までに確認したい図面の順番が見えてきます。

[PR]

▶ 建築転職の無料キャリア相談はこちら

基礎｜建築と設備の取り合いとは

取り合いとは、異なる工事や部材が接する場所の納まりを決めることです。設備では、配管が梁や壁を通る場所、機器基礎が床へ固定される場所、屋上配管が防水層と接する場所などが該当します。

難しいのは、設備側の「水や空気を通したい」という条件と、建築・構造側の「強度、防水、遮音、仕上げを保ちたい」という条件を、同じ位置で成立させる必要があることです。

取り合いは、干渉を見つけて配管を少し動かすだけの作業ではありません。次の四つを一組として見ると、調整の目的が分かりやすくなります。

平面図だけでは、梁の高さ、保温を含む外形、作業姿勢が見えません。平面、断面、構造図、機器図、総合図を、検討段階に応じて重ねることが基本になります。

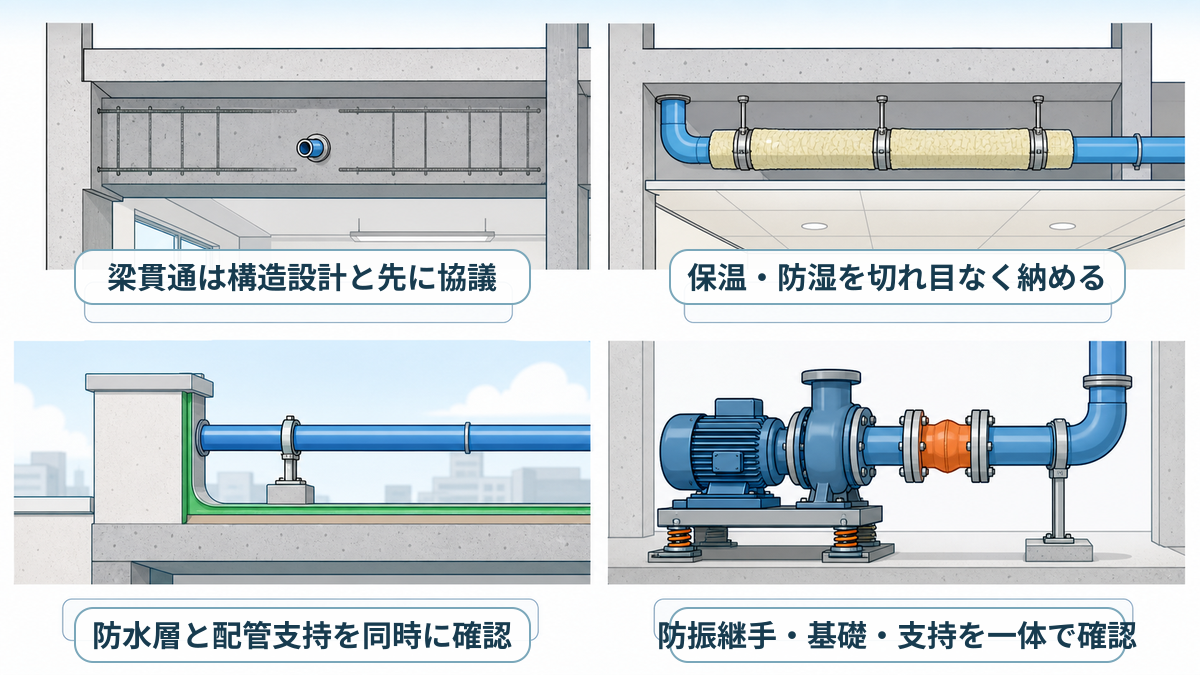

代表的な4つの接点問題

取り合いの種類は多いですが、最初に「構造」「温湿度」「防水」「振動」に分けると整理しやすくなります。

梁貫通｜配管ルートより先に構造条件を見る

配管が梁に当たったとき、設備側だけで孔の位置を決めることはできません。柱に近い梁端部や大きなせん断力を受ける部分は、構造性能への影響が大きいためです。

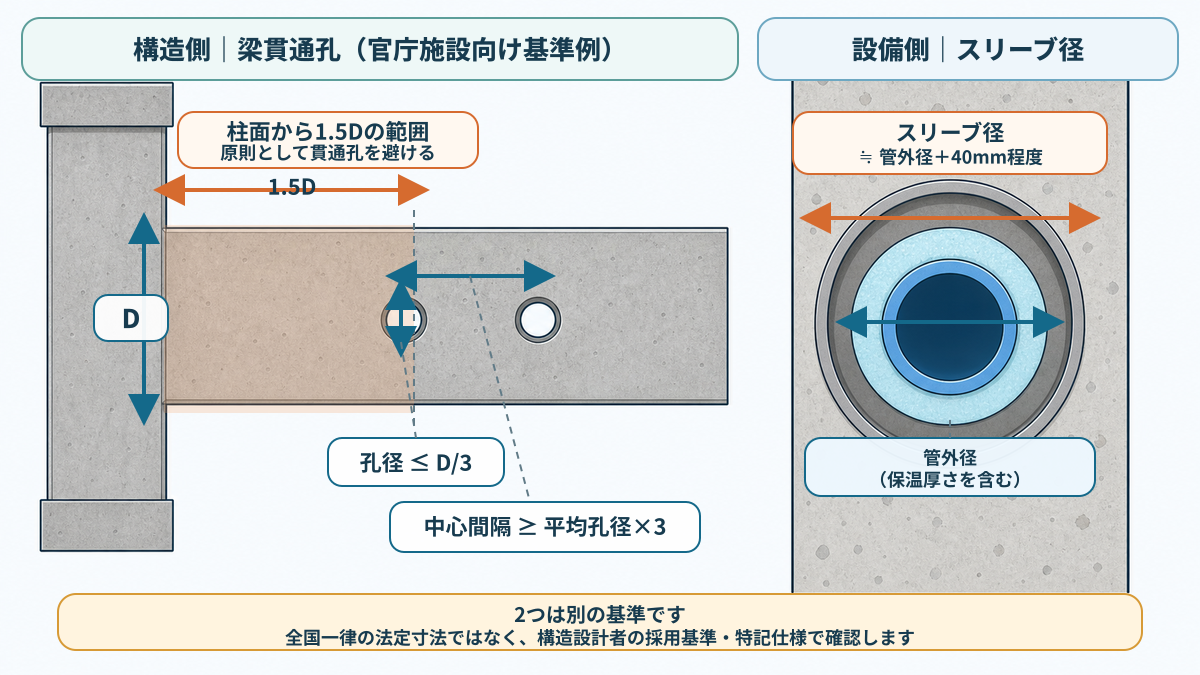

国土交通省の「建築構造設計基準の資料（令和3年改定）」は、官庁施設向けの基準例として、梁貫通孔を原則として柱面から1.5D離れた範囲内に設けないこと、孔径を梁せいの1/3以下かつ鉄骨せいの1/2以下とすること、孔中心間隔を両孔径平均の3倍以上とすることを示しています。Dは梁せいです。

ただし、これらは全建物へ一律適用する法定寸法ではありません。構造種別、梁の応力、補強方法、認定工法、設計基準によって判断が変わるため、構造設計者が採用する基準で確認します。

スリーブ｜管外径と構造孔径を混同しない

スリーブは、コンクリートの壁や床、梁などに配管を通すため、あらかじめ設ける筒状の部材や仮枠です。

公共建築工事標準仕様書（機械設備工事編）令和7年版では、スリーブ径を原則として管外径より40mm程度大きくするとしています。保温する管は、保温厚さを含む外径で見ます。

ここで迷いやすいのは、「配管に必要なスリーブ径」と「構造的に設けられる孔径」が別の条件だという点です。設備側で必要開口を出し、構造側で位置・径・補強を確認し、両方が成立する経路へ調整します。

結露｜保温材の厚さだけでなく切れ目を見る

冷たい配管表面が周囲空気の露点温度を下回ると、表面に結露が生じます。天井内では、結露水が天井材や壁仕上げへ落ちて初めて気付くこともあります。

保温・防露の仕様は、流体温度、周囲温湿度、施工場所、特記仕様で変わります。国交省の標準仕様でも、施工箇所、材料、厚さは特記を優先し、保温材に保冷材・防露材を含めています。

実務では、直管部の厚さだけでなく、継手、弁、支持金物、スリーブ、点検口まわりで保温や防湿層が連続しているかを見ます。保温を含む外形が天井ふところに納まるかも、建築断面と一緒に確認します。

防水・騒音・振動｜周辺の建築条件まで広げて見る

屋上配管は、配管が通るだけでは納まりません。国交省の標準仕様は、屋上配管を防水層へ支障がないよう施工することを求めています。

支持基礎、防水層の立上り、押え、配管の固定、将来改修を同じ断面で検討します。鳩小屋などを設けるかどうかは、防水工法と配管経路により個別に決めます。

ポンプなどの回転機器では、防振継手だけを入れて終わりではありません。機器基礎、架台、配管固定、支持、周辺室用途を一組で見ます。防振継手が柔らかくても、配管支持から振動が躯体へ伝われば、対策の効果が十分に出ないことがあります。

設計・実務｜取り合いを調整する5段階

取り合いは、施工図の段階で一度に解決するより、情報が決まる順に確認すると手戻りを減らしやすくなります。

1. 基本計画で設備の「通り道」を確保する

最初に、機械室、PS・DS、主要横引きルート、屋上への立上り、搬入経路を建築計画へ入れます。

この段階では細かなスリーブ位置を決めるのではなく、必要な断面の帯を確保します。排水管は勾配が必要なので、起点と放流先、高低差を早めに共有すると調整しやすくなります。

2. 基本設計で構造・防水・周辺室条件を重ねる

構造伏図・軸組図へ主要配管を重ね、梁を越える、下を通る、貫通するのどれが成立するかを検討します。

同時に、屋上防水、機器重量、基礎、騒音・振動の影響を受ける室を確認します。設備ルートだけでなく、構造安全、防水、室用途を同じ会議で扱うと、別々の修正が繰り返されにくくなります。

3. 実施設計で必要開口と施工条件を図面化する

管径、保温、勾配、スリーブ、点検口、機器基礎、荷重、支持条件を具体化します。

梁貫通は、設備側が必要孔径と候補位置を示し、構造側が補強と可否を確認します。保温を含む外形、複数孔の間隔、梁上下の鉄筋、天井高さまで一緒に見ます。

4. 施工前に総合図・スリーブ図で干渉を確認する

施工前は、意匠天井、構造、給排水、空調、電気を総合図へ重ねます。照明、点検口、バルブ、ダクト、配管、ケーブルラックの位置を、施工順序と点検性まで含めて確認します。

スリーブ・インサート図では、コンクリート打設前に位置、径、レベル、補強、型枠への固定を確認します。打設後の変更は、鉄筋探査や構造検討を伴うため、設備だけでコア抜きを決めないことが重要です。

5. 施工中は「見えなくなる前」を確認する

配筋、スリーブ、インサート、防水下地、保温、防振支持は、仕上げ後に見えにくくなります。

監理では、承認図との一致だけでなく、保温・防湿層の連続、屋上防水との接点、機器基礎と配管支持の関係を、施工写真と現地で確認します。変更があれば、意匠・構造・設備図のどれへ反映するかも決めます。

建築との取り合いで共有する情報

同じ「梁貫通の相談」でも、設備側が管径だけを伝えると、構造側は必要な孔径を判断できません。誰へ何を渡すかをそろえると、協議が進みやすくなります。

建築設備士試験との関係

この内容は、構造一般と給排水設備の両方にまたがります。数値だけを覚えるより、その数値が「構造孔」「設備スリーブ」「保温」のどれを対象にするかを先に見分けると判断しやすくなります。

問題文で見る手掛かり

「梁貫通孔」「梁せいD」「柱面」「孔中心間隔」「せん断」という語があれば、構造上の孔位置と補強条件を考えます。

「管外径」「保温厚さ」「スリーブ」「防水層」「防振継手」「支持」という語があれば、設備施工と建築との納まりを考えます。

条件とセットで整理する数値・用語

• 柱面から1.5D、孔径は梁せいの1/3以下、孔中心間隔は両孔径平均の3倍以上：国交省の官庁施設向け構造基準資料にある条件例
• 管外径より40mm程度大きいスリーブ：国交省の機械設備工事標準仕様にある原則。保温する管は保温厚さを含む
• 防振継手：可とう性だけでなく、耐圧強度と防振効果を持つ継手

同じ「孔の大きさ」でも、構造側の許容孔径と、設備側の必要スリーブ径は別です。どの資料の、どの対象を示す数値かをセットで見ます。

似た内容の見分け方

梁貫通孔は、建物の構造安全に関わる開口です。配管スリーブは、管を通すための施工部材です。設備側の計算だけで梁貫通可否を決めることはできません。

また、保温厚さは配管用途と施工場所で変わります。スリーブ径の問題で保温を見落とすと、管は通っても保温が納まらない選択肢になります。

選択肢を判断する順番

1. 構造、設備、防水、防振のどの論点かを見る
2. 数値が孔径、位置、間隔、スリーブ径のどれを示すかを見る
3. 構造種別、施工場所、保温、特記などの適用条件を見る
4. 「一律」「必ず」と断定していないかを見る
5. 過去問題は実施年の基準なので、実務では最新版と照合する

間違えやすいポイント

梁端からスパンの1/4は必ず孔あけ禁止だと思う

よくある間違い：教科書の目安を、すべての建物に共通する法定寸法として説明することです。

確認すべきこと：構造設計者が採用する基準、構造種別、梁の応力、補強方法を確認します。国交省の官庁施設向け資料では柱面から1.5Dを基準例としています。

管径が入ればスリーブ径も決まると思う

よくある間違い：管外径だけで孔径を決め、保温、施工余裕、構造補強を後から考えることです。

確認すべきこと：保温を含む必要開口を設備側で整理し、構造側の許容孔径・位置と照合します。特記仕様と最新版の構造基準も見ます。

保温材を巻けば結露対策は完了だと思う

よくある間違い：直管部の保温厚さだけを確認し、弁、継手、支持、貫通部の切れ目を見ないことです。

確認すべきこと：流体温度、周囲条件、施工場所、特記を確認し、防湿層まで連続しているかを納まり図と現地で見ます。

防振継手だけで騒音・振動が止まると思う

よくある間違い：ポンプ接続部へ防振継手を入れれば、建物への振動伝達がなくなると考えることです。

確認すべきこと：機器基礎、防振架台、配管固定・支持、躯体との接点、周辺室用途を一組で確認します。具体仕様は機器メーカーと設計条件で決めます。

屋上配管と防水を別々に決める

よくある間違い：配管ルートを確定した後で、防水担当に貫通・支持の処理を任せることです。

確認すべきこと：防水層、立上り、支持基礎、固定方法、排水、将来改修を同じ断面で確認します。採用防水工法と特記を最新版で確認します。

基本設計から施工前に使う取り合いチェックリスト

このチェックリストは、設備設計者と意匠・構造設計者が、基本設計から施工前に主要な取り合いを確認するためのものです。空間、構造、防水、保温、防振、維持管理の条件が、別々の図面で抜けていないかを一緒に見直します。

関連記事

• 給排水衛生設備とは？給水・給湯・排水の仕組みと設計の全体像
• 受水槽・給水ポンプの設置スペース｜点検・清掃・更新まで考える基本
• 結露の発生メカニズムと防止対策｜露点温度から設備の防露まで

まとめ

建築と設備の取り合いは、干渉を後から直す作業ではなく、構造、防水、保温、防振、維持管理の条件を、決まる順に同じ図面へ重ねる作業です。

梁貫通では、設備側の必要孔径と構造側の許容条件を分けて確認します。結露、防水、振動では、材料や部材だけでなく、切れ目、支持、周辺室、施工順序まで広げて見ると判断しやすくなります。

次の打合せでは、まず主要ルートと断面を共有し、構造・防水・周辺室条件を重ねます。その後、実施設計で必要開口と施工条件を図面化し、施工前に総合図とスリーブ図を確認すると、手戻りの少ない調整へつながります。
